RELAZIONE ELETTRONICA



TITOLO:


FILTRO R-C PASSA BANDA



DATI STRUMENTALI:

OSCILLOSCOPIO

GENERATORE DI FUNZIONI

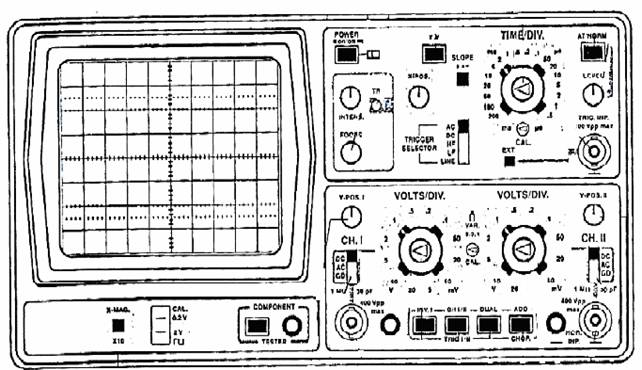

Oscilloscopio Strumento elettronico che registra le variazioni di tensione di un circuito elettrico o elettronico, mediante una traccia luminosa sullo schermo di un tubo a raggi catodici. Connettendo a un oscilloscopio speciali convertitori, si possono trasformare vibrazioni meccaniche, onde sonore e altre forme di segnali oscillanti in impulsi elettrici osservabili sullo schermo.

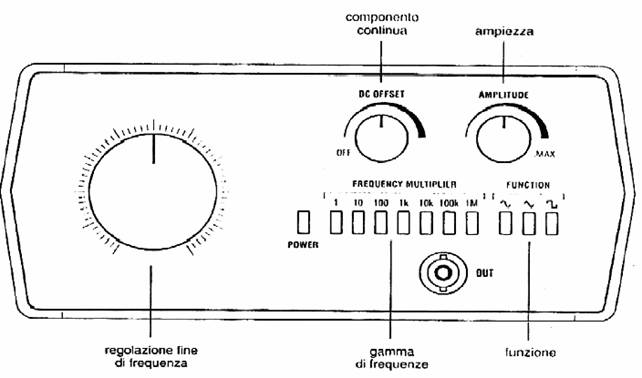

Generatore di funzioni: Il generatore di funzioni fornisce tensioni variabili nel tempo con leggi particolari, per esempio sinusoidi, onde quadre e onde triangolari. Č possibile regolare la frequenza, l'ampiezza e il valore medio della funzione scelta.


COMPONENTI:


Resistenza = 10 [Kohm] 10 x 10^3 [OHM]

1 [Kohm] 1 x 10^3 [OHM]

Condensatore = 0.1 [micron] 0.1 x 10^ -6 [FARAD]

10 [nanoF] x 10^ -9 [FARAD]


Collegamenti VCC-GND per il calcolo del circuito:

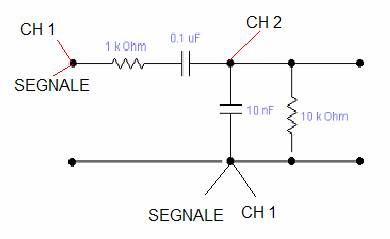

CANALI: COLLEGATI ALL' OSCILLOSCOPIO

SEGNALE: COLLEGATI AL GENERATORE DI FUNZIONE

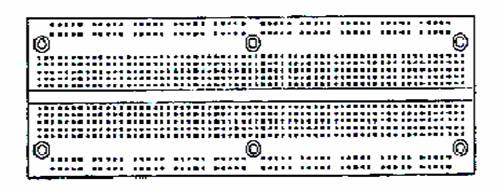

COLLEGAMENTI ATTUATI SU BREAD-BOARD:




CONOSCENZE TEORICHE:


LEGGE DI OHM: V = R x I FREQUENZA: 1 / T FASE: f=360 x Δt / T



FUNZIONE DI (t): F(t)= Vo(t) / V (t)    TENSIONE V 2 v p.p.

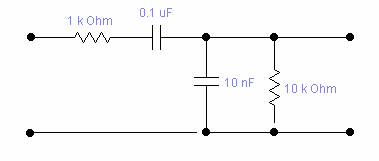

CIRCUITO ELETTRICO:




DIAGRAMMA MODULO TEORICO:

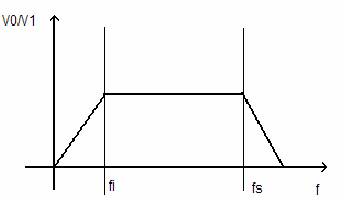

Teoricamente la fi si dovrebbe verificare a circa 100 Hz; successivamente si verifica un periodo di valori costanti che si estinguerebbe a circa 10 KHz che nel grafico equivale a fs

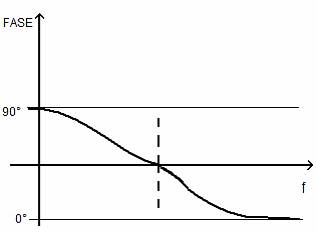

DIAGRAMMA FASE TEORICO:


Il diagramma di fase dovrebbe sfasare da 90° a - 90° e, c'č la possibilitā che nel diagramma pratico    vengano angoli simili o molto vicini uno dall'altro.

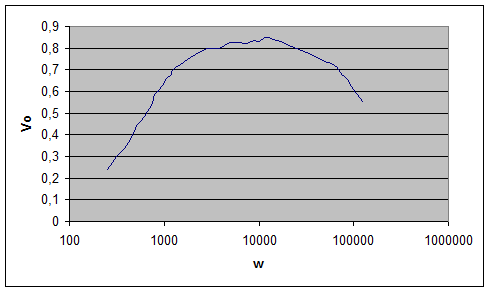

DIAGRAMMA MODULO PRATICO:



Il diagramma di modulo č accettabile, e si intende come il circuito compia il percorso prestabilito dal diagramma teorico.

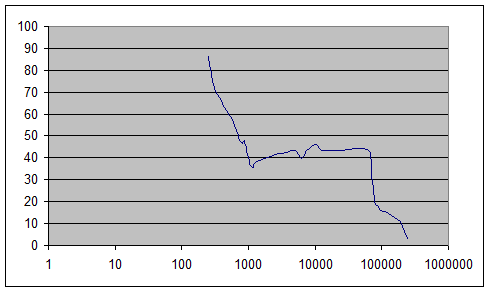

DIAGRAMMA FASE PRATICO:



Il diagramma di fase č accettabile nei limiti ed č ovvio che qualche valore non corrisponda, ma si riesce a capire come il grafico compia il percorso di quello teorico.



TABELLA CALCOLI TEORICI:


Vi

f

T

w

V0

V0/Vi

Dt

j

[v]

[Hz]

[ms]

[rad/s]

[v]

[v]

[ms]

[gradi]

2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp








2vpp










CONCLUSIONI:

dopo aver concluso le misurazioni ci siamo accorti che alcuni valori non corrispondono a quelli che ci aspettavamo e di conseguenza nei diagrammi ci sono alcune imperfezioni. Comunque il lavoro č accettabile.
