STABILIZZARE IL PONTE DI GRAETZ CON UN CONDENSATORE

STABILIZZARE IL PONTE DI GRAETZ CON UN CONDENSATORE:

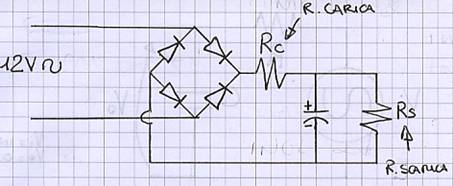

Come si ha precedente studiato dal ponte di greatz esce una doppia semionda continua pulsante, quindi non costante. Per rendere piu costante l'uscita si inserisce un condensatore con una resistenza di carica e una di scarica, in modo da avere una carica rapida e una scarica lenta.

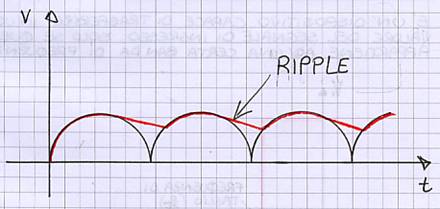

L'onda che esce da questo circuito prende il nome di ripple, segue il grafico che mette a confronto l'uscita del ponte graetz con e senza condensatore:
