tecnica |
|
TABELLA DI VERITA DEL 74490
(contatore decadico)
|
CICLO |
CLOCK |
QD(CLEAR) |
QC |
Qb |
Qa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NEL componente sopra Qd è collegato al clear e se positivo fa ricominciare il ciclo dallo stato 1
LE PORTE LOGICHE UTILIZZATE SONO LA NAND E LA NOT
|
TABELLA DI VERITA(NAND) |
||
|
A |
B |
U |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TABELLADI VERITA DELLA PORTA NOT
|
A |
U |
|
|
|
|
|
|
F
( 1° semaforo)
Diamo per comodità un impulso di clock di 5 s al contatore decadico e quindi avremo un cambiamento di stato ogni 5 secondi .
LED1 rosso =20 s
LED1 giallo =5s
LED1 verde =20s
|
CICLO |
CLOCK |
QD(CLEAR) |
QC |
Qb |
Qa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I led così disposti si accenderanno a stato logico TTL basso (GND) e prima di tutto cerchiamo il modo per fare accandere il led rosso per 4 stato (4 X 5 = 20 secondi) prendo quindi QC e lo collego al rosso.
Il verde deve rimanere spento quando è acceso il rosso e accendersi quando è spento :
Collego quindi una porta logica NOT tra il verde e il rosso, così da ottenere che sia il verde che il rosso si accendono per 20 secondi e non rimangano mai accesi contemporaneamente .
Ora il Giallo deve rimanere acceso per 5 secondi durante l'accensione del verde(nell'ultimo stato del verde).
La combinazione QC,QB,QA è positiva solo in quel momento, collego quindi una porta logica NAND che a tutti gli ingressi positivi mi darà un uscita a livello basso.
Ecco lo schema di principio del collegamento dei led :
SECONDO SEMAFORO
IL secondo semaforo deve essere l'incontrario del 1° cioè mentre il
Verde del primo è acceso si deve accendere il rosso secondo e viceversa
Come lo schema che segue :
QUINDI NE
DEDUCO CHE NE SECONDO SEMAFORO :
IL VERDE rimane acceso mentre il primo ha acceso il rosso
IL GIALLO rimane acceso per 5 secondi durante il rosso del primo
IL ROSSO riamane acceso mentre il primo ha acceso il verde
|
CICLO |
CLOCK |
QD(CLEAR) |
QC |
Qb |
Qa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Per fare accendere il verde è il rosso ho più soluzioni :
- collegare il rosso del primo al verde del secondo e il verde del primo al rosso del secondo
- collegare dall'integrato il nuovo semaforo
- L' ultima quella scelta in questo progetto è collegare il rosso del primo al verde del secondo e poi tramite una NOT collegarlo al rosso
Il giallo lo collego a una NAND ha come ingressi QC negato che poso prendere dallo due porte logiche NOT (quella del primo e del secondo semaforo) , Qb , e Qa .

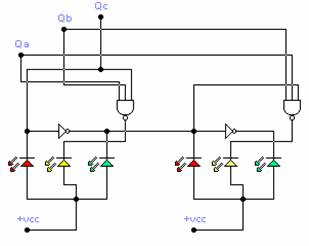

SCHEMA DI
PRINCIPIO DEL SEMAFORO COMPLETO
|
