Caldaia pensile a camera di combustione stagna e tiraggio forzato per solo riscaldamento

EOLO Mini "S"

- CARATTERISTICHE GENERALI

EOLO Mini "S" è un generatore pensile a camera di combustione stagna e tiraggio forzato per solo riscaldamento con potenza utile di 20.000 kcal/h (23,3 kW)

La caldaia, che si caratterizza per le dimensioni ridotte (H=793 mm, L=450 mm, P=250 mm), è equigiata con una scheda elettronica a microprocessore che provvede al controllo elettronico dell'accensione del bruciatore, della temperatura di caldaia e della modulazione di fiamma.

L'apparecchio dispone di uno scambiatore acqua-gas in rame ed è provvisto di serie di una sicurezza antigelo elettronica che lo protegge fino ad una temperatura minima di - 5 sC.

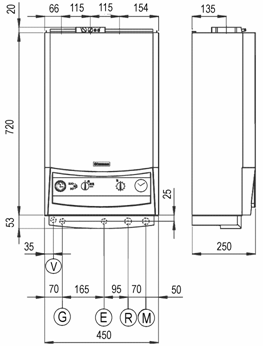

- DIMENSIONI PRINCIPALI ED ATTACCHI

DIMENSIONI (mm)

ATTACCHI

V - allacciamento elettrico

G - alimentazione gas

E - entrata acqua sanitaria

R - ritorno impianto

M - mandata impianto

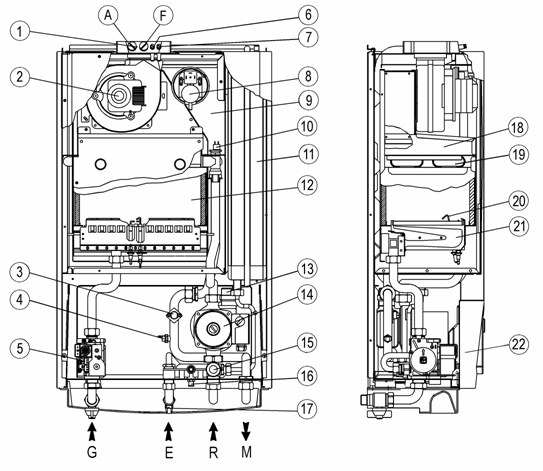

COMPONENTI PRINCIPALI

1 - Pozzetti di prelievo (A=aria) (F=fumi)

2 - Ventilatore espulsione fumi

3 - Termostato sicurezza sovrat. (100 sC)

4 - Sonda NTC regolazione e limite

5 - Valvola gas

6 - Presa pressione segnale positivo

7 - Presa pressione segnale negativo

8 - Pressostato sicurezza ventilatore

9 - Camera stagna

10- Termostato sovratemp. scamb (115 sC)

11- Vaso d'espansione

12- Camera di combustione

13- Valvola sfogo aria

14- Circolatore

15- Valvola sicurezza 3 bar

16- Rubinetto svuotamento impianto

17- Rubinetto riempimento impianto

18- Cappa fumi

19- Scambiatore primario

20- Candelette accensione e rilevazione

21- Bruciatore

22- Pannello comandi

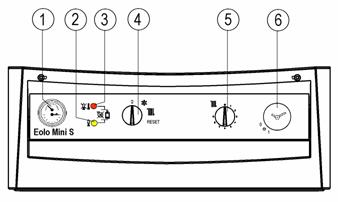

PANNELLO COMANDI

1- Termomanometro caldaia

2- Segnalazione gialla funzionamento bruciatore

3- Segnalazione rossa blocco caldaia

4- Interruttore 0/ANTIGELO /INVERNO/RESET

5- Selettore temperatura riscaldamento

6- Placca foro orologio programmatore

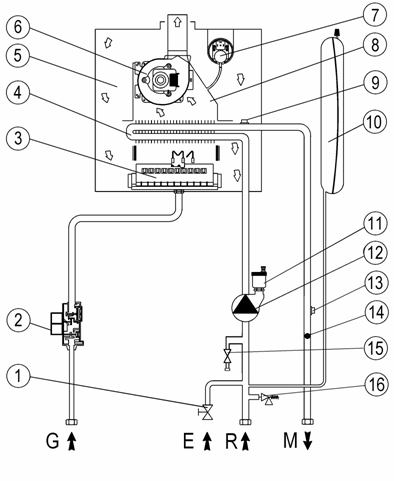

CIRCUITO IDRAULICO

1 - Rubinetto riempimento impianto

2 - Valvola gas

3 - Bruciatore

4 - Scambiatore primario

5 - Camera stagna

6 - Ventilatore espulsione fumi

7 - Pressostato sicurezza ventilatore

8 - Cappa fumi

9 - Termostato sic. scambiatore (115 sC)

10- Vaso d'espansione

11- Valvola sfogo aria automatica

12- Circolatore

13- Termostato sicurezza sovrat (100 sC)

14- Sonda NTC regolaz. e limite

15- Rubinetto svuotamento impianto

16- Valvola sicurezza 3 bar

G - Alimentazione gas

E - Entrata acqua sanitaria

R - Ritorno impianto

M - Mandata impianto

CIRCUITO PRIMARIO (CIRCUITO CALDAIA)

Il circuito primario con i relativi dispositivi di controllo e di sicurezza, viene messo in funzione ogni qualvolta vi è una richiesta di tipo riscaldamento o antigelo.

- FUNZIONAMENTO

Il calore contenuto nei fumi prodotti dalla combustione viene assorbito dalle lamelle in rame dello scambiatore acqua-gas (4) il quale, a sua volta, lo cede all'acqua fatta circolare al suo interno dalla pompa di caldaia (12).

L'acqua calda viene quindi immessa direttamente nell'impianto di riscaldamento attraverso i tubi di mandata (M) e ritorno (R).

- CIRCOLATORE

Opera sul ritorno del circuito primario ed è fisicamente sistemato sul gruppo collettore di ritorno in ottone.

E' collegato al monoblocco ed allo scambiatore primario tramite tubi con raccordi filettati.

Sul corpo è presente un raccordo filettato sul quale è fissata la valvola di sfiato automatica  (1).

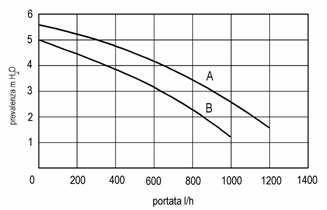

- GRAFICO PORTATA PREVALENZA

L'andamento della curva che rappresenta il rapporto tra la portata e la prevalenza disponibile all'impianto dipende dalla velocità di funzionamento della pompa.

Le curve riportate nel grafico a fianco sono riferite a :

- A = Circolatore alla massima velocità

- B = Circolatore alla seconda velocità

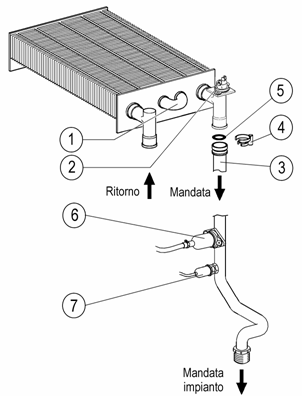

- SCAMBIATORE PRIMARIO

E' lo stesso scambiatore lamellare acqua-gas con tubi ed alette in rame utilizzato sulle caldaie Mini combinate (EOLO Mini).

E' costituito da quattro tubi collegati in serie tra loro (1) alla cui uscita (mandata) è posizionato il termostato di sicurezza sovratemperatura a 115 sC (2).

E' collegato alla mandata della pompa (ritorno) ed alla mandata del circuito primario (mandata) tramite tubi ad innesto (3) con tenuta ad O.R. (5) bloccati da apposite forcelle (4).

Sul tubo di uscita sono sistemati il termostato di sicurezza a 100 sC (6) e la sonda NTC di mandata (7).

- SICUREZZE E CONTROLLI

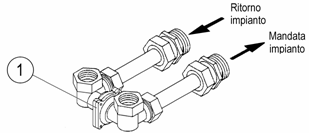

By-pass impianto (1) (optional)

Garantisce la circolazione di acqua nel circuito primario (tra mandata e ritorno) anche quando l'elevata resistenza dell'impianto non lo consente.

Viene montato tra i tubi di allacciamento di mandata e ritorno impianto.

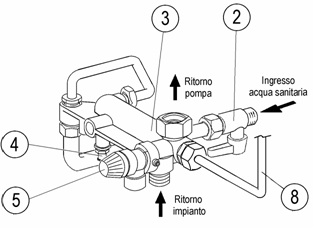

Rubinetto riempimento impianto (2)

E' un rubinetto interposto tra il circuito caldaia e l'ingresso acqua sanitaria che consente di portare in pressione l'impianto di riscaldamento.

E' sistemato direttamente sul tubo di ingresso acqua sanitaria.

Rubinetto svuotamento impianto (4)

E' un tappo in ottone fornito di un raccordo portagomma che è sistemato (avvitato) nella parte inferiore del collettore di ritorno (3).

Allentandolo è possibile scaricare all'esterno l'acqua del circuito primario.

Valvola sicurezza 3 bar (5)

Evita che nel circuito venga superata la pressione di sicurezza (3 bar).

E' innestata nella parte anteriore del collettore (3) su cui è fissata lateralmente da una vite a brugola.

Il suo intervento provoca la fuoriuscita di acqua dal tubo di ritorno.

Valvola sfiato automatica (6)

Consente l'espulsione automatica delle sostanze gassose eventualmente presenti nel circuito caldaia.

E' montata sulla mandata della pompa direttamente sul corpo della stessa.

Vaso d'espansione (7)

Compensa le variazioni di volume conseguenti al riscaldamento dell'acqua e consente di limitarne le variazioni di pressione.

E' posizionato sul lato destro della caldaia a fianco della camera stagna ed ha una pressione di pre-carica di 0,8 bar ed una capacità di 6 l .

E' collegato al collettore di ritorno (3) tramite un tubo in rame (8) con raccordi filettati.

CIRCUITO GAS

Il circuito è composto da un bruciatore atmosferico e da una valvola di tipo modulante che permettono rispettivamente la combustione del gas e la regolazione della sua portata.

- FUNZIONAMENTO

L'alimentazione elettrica delle bobine principali (3) provoca l'apertura di entrambi gli otturatori interni della valvola consentendo in tal modo il passaggio di gas verso il bruciatore.

La portata/pressione di uscita viene quindi regolata agendo sullo stabilizzatore della valvola gas tramite la bobina di modulazione (1).

Attraverso gli ugelli (7) del bruciatore, il combustibile è iniettato nei tubi venturi (rampe) all'interno dei quali si ottiene la miscela aria-gas che viene incendiata dalla scarica degli elettrodi di accensione (5).

- VALVOLA GAS MODULANTE

La valvola gas (SIT 845) è equigiata con due bobine principali (3) ed una di modulazione (1) comandate dalla scheda di regolazione .

Sulla valvola si effettuano le tarature della pressione massima e minima di uscita (vedi regolazioni gas).

Bobine elettriche principali

Sono due bobine di tipo ON-OFF che vengono alimentate (230 Vac) dalla scheda di regolazione quando è necessaria l'accensione del bruciatore.

Sono collegate elettricamente in parallelo ed alimentate dalla tensione di rete attraverso un apposito connettore (2).

Bobina di modulazione

E' una bobina a bassa tensione che viene comandata dalla scheda di modulazione.

Agisce sullo stabilizzatore della valvola gas e permette la variazione della pressione di uscita in modo proporzionale al segnale in corrente continua da cui è percorsa.

SIT 845

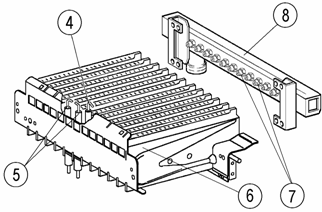

- BRUCIATORE

Il bruciatore è composto da 12 tubi venturi orizzontali (6) in cui il gas viene iniettato da altrettanti ugelli (7) montati sull'apposito collettore (8).

L'accensione avviene grazie alla scheda di regolazione che controlla gli elettrodi di accensione (5) e rilevazione (4).

Elettrodi di accensione (5)

Vengono comandati dal circuito di accensione della scheda di regolazione che provoca tra loro una scarica elettrica al cui contatto la miscela aria-gas si incendia.

Sono posizionati sul lato anteriore del bruciatore in corrispondenza della rampa centrale.

Elettrodo di rilevazione (4)

E' controllato dalla scheda di regolazione e rileva l'avvenuta accensione del bruciatore.

E' posizionato sul lato anteriore del bruciatore sulla rampa a fianco degli elettrodi d'accensione.

REGOLAZIONI GAS

Le regolazioni della pressione massima e minima si eseguono agendo sulla valvola gas e si effettuano rispettando i valori riportati nelle tabelle relative ad ogni generatore per il tipo di gas corrispondente.

- VALVOLA SIT 845

Dopo aver collegato un manometro differenziale le cui prese vanno collegate all'uscita della valvola gas (4) ed alla presa di pressione positiva sistemata nella parte superiore della camera stagna (vedi ura a fianco), procedere nel seguente modo :

Regolazione pressione massima

- Effettuare un prelievo di acqua calda sanitaria dopo averne regolato il selettore di temperatura al massimo.

Agire in senso orario sul dado "3" per aumentare la pressione al bruciatore ed in senso antiorario per diminuirla.

Regolazione pressione minima

(da eseguire dopo la regolazione della pressione massima)

- Dopo aver tolto l'alimentazione elettrica alla bobina di modulazione, agire in senso orario sulla vite "2" per aumentare la pressione al bruciatore ed in senso antiorario per diminuirla

1) Bobina di modulazione  4) Presa pressione uscita valvola gas

2) Vite regolazione potenza min    5) Presa pressione ingresso valvola gas

3) Dado regolazione potenza max    6) Cappuccio di protezione

- TRASFORMAZIONE GAS

L'adattamento ad un tipo di gas diverso da quello per cui le caldaie sono predisposte di serie, si esegue utilizzando gli appositi kit (metano o GPL).

La trasformazione consiste nella sostituzione degli ugelli del bruciatore e nello spostamento sulla scheda di modulazione del ponte "METANO- GPL" (JP1).

Le pressioni massima e minima vengono quindi regolate sulla valvola gas nel modo sopra descritto.

Le regolazioni della potenza massima in fase riscaldamento e della pressione di accensione del bruciatore (vedi tabella sottostante) si effettuano agendo sui rispettivi trimmer montati sulla scheda di accensione e regolazione (vedi funzionamento scheda di modulazione).

Valori lenta accensione mbar (mm H O)

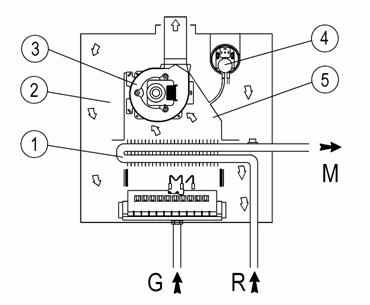

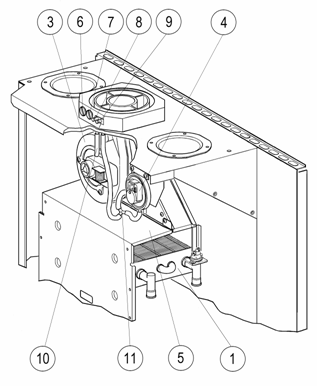

CIRCUITO FUMI

- FUNZIONAMENTO

I prodotti della combustione, dopo aver investito lo scambiatore acqua-gas (1), sono convogliati in una cappa (5) alla cui sommità è collocato l'estrattore fumi (3).

Il funzionamento del ventilatore garantisce l'espulsione forzata dei fumi e nel contempo crea una depressione nella camera stagna (2) che consente l'aspirazione dell'aria comburente dall'esterno.

La corretta evacuazione dei fumi viene controllata da un pressostato differenziale (4) il cui intervento abilita o meno l'accensione del bruciatore.

- POZZETTI PRELIEVO ARIA / FUMI (6-7)

Nella parte superiore esterna della camera stagna sono sistemati due pozzetti con chiusura a vite accessibili frontalmente ed attraverso i quali è possibile effettuare il prelievo dell'aria comburente (6) e dei fumi (7).

- PRESE DI PRESSIONE SEGNALE PRESSOSTATO FUMI (8-9)

Sulla parte superiore esterna della camera stagna sono posizionate due prese di pressione con chiusura a vite che consentono la misura del segnale ai capi del pressostato fumi (4).

La presa di pressione positiva (8) è collegata all'interno della camera stagna tramite un tubetto in silicone (10).

Allo stesso modo, la presa di pressione negativa (9) è raccordata ad un tubo ad "Y" (11) che a sua volta è collegato alla cappa fumi (5) ed alla presa di pressione negativa del pressostato fumi (4).

- PRESSOSTATO FUMI (4)

E' posizionato nella parte superiore interna della camera stagna e rileva, tramite le apposite prese, la differenza di pressione tra la sommità della cappa fumi (punto in cui è posizionato ed opera l'estrattore) e l'interno della stessa camera stagna.

Il segnale misurato dal pressostato è variabile a seconda della lunghezza dei terminali di aspirazione/scarico ed è misurabile dalle apposite prese di pressione sistemate nella parte superiore della camera stagna (8-9).

Il suo intervento provoca la chiusura di un interruttore (SV) che agisce sulla scheda di regolazione abilitando o meno l'accensione del bruciatore.

- VENTILATORE (3)

L'estrattore opera a valle della camera combustione ed è fissato verticalmente alla parte superiore della cappa (5) da cui aspira i fumi immettendoli nei tubi di scarico ai quali la caldaia deve essere allacciata.

Viene comandato dalla scheda di regolazione ed il suo funzionamento coincide essenzialmente con quello del bruciatore.

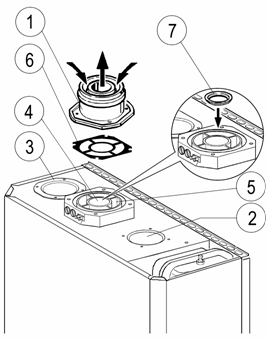

SISTEMI DI ASPIRAZIONE E SCARICO

(vedi istruzioni terminali di aspirazione e scarico )

EOLO Mini "S" è predisposta per l'allacciamento agli appositi condotti di aspirazione/scarico ad innesto.

- SCARICO

Il collegamento ai condotti di scarico avviene tramite una flangia (1) od una curva flangiata da fissare al raccordo (4) presente sulla parte superiore della camera stagna interponendo una apposita guarnizione sagomata (6)

La flangia differisce a seconda si utilizzi il sistema sdoppiato o concentrico: nel primo caso il passaggio per l'aspirazione dell'aria comburente (5) viene chiuso mentre nel secondo caso viene sfruttato.

Per il corretto funzionamento della caldaia è necessario posizionare sul raccordo di scarico (4) un diaframma (7) che si interpone alla flangia utilizzata (1).

Sono previsti diaframmi di diametro diverso che vanno  montati a seconda del tipo di condotto e della sua lunghezza (vedi libretto istruzioni caldaia).

- ASPIRAZIONE

Utilizzando il sistema sdoppiato, il collegamento ai condotti di aspirazione avviene in modo analogo ai tubi di scarico collegandosi ad uno dei due fori di diametro 80 mm (2) presenti nella parte superiore della camera stagna.

Il foro non utilizzato viene chiuso con uno degli appositi tappi (3) di cui le caldaie sono fornite.

In caso di utilizzo di tubi coassiali l'aspirazione avviene sfruttando il foro concentrico esterno al raccordo di scarico (5).

- KIT ASPIRAZIONE-SCARICO

Kit concentrico orizzontale ad innesto 60 /100 (Vedi EOLO Maior @)

Kit concentrico orizzontale ad innesto 80 /125 (Vedi EOLO Maior @)

Kit concentrico verticale ad innesto 60 /100 (Vedi EOLO Maior @)

Kit concentrico verticale ad innesto 80 / 125    (Vedi EOLO Maior @)

Kit separatore ad innesto 80/80 (Vedi EOLO Maior @)

Kit separatore ad innesto 80/80 coibentato (Vedi EOLO Maior @)

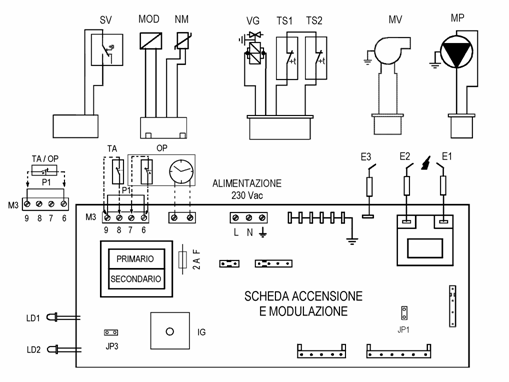

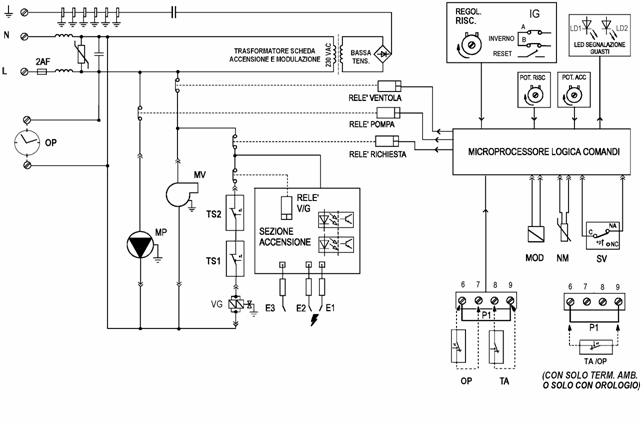

CIRCUITO ELETTRICO

E1/E2  - Elettrodi di accensione

E3   - Elettrodo di rilevazione

F - Fusibile

IG   - Interruttore generale

JP1  - Selettore gas

JP3  - Temporizzazione riscaldam.

LD1    - Led giallo funz. bruciatore

LD2    - Led rosso allarmi

MOD   - Bobina di modulazione

MP  - Circolatore

MV - Ventilatore

NM - Sensore mandata

OP   - Orologio programmatore

P1   - Ponte termostato ambiente

SV   - Pressostato fumi

TA  - Termostato ambiente

TS1 - Sicurezza sovratemperatura

TS2 - Sicurezza sovrat. scambiatore

VG  - Valvola gas

Il circuito elettrico della caldaia EOLO Mini "S" è completamente asservito ad una scheda elettronica modulante preposta al controllo di tutti i dispositivi elettrici dell'apparecchio.

I dispositivi di controllo e sicurezza operano in parte alla tensione di rete ed in parte a bassa tensione.

CIRCUITO 230 V AC

SICUREZZE e CONTROLLI

CARICHI

CIRCUITO BASSA TENSIONE

SICUREZZE e CONTROLLI

CARICHI

CIRCUITO ELETTRICO

FASE RISCALDAMENTO

Funzionamento

L'interruttore generale (IG) in posizione INVERNO alimenta il circuito in bassa tensione ed abilita la scheda al funzionamento in fase riscaldamento.

Alla chiusura del contatto del termostato ambiente (TA), il circuito di regolazione mette in funzione il circolatore (MP) attraverso la chiusura del contatto del RELE' POMPA.

Se la temperatura rilevata dal sensore NTC di mandata (NM) è inferiore a quella impostata sul pannello comandi tramite il potenziometro riscaldamento, la scheda provvede a mettere in funzione il ventilatore (MV) comandando il RELE' VENTOLA.

La conseguente chiusura dell'interruttore del pressostato fumi (SV) fa si che il circuito di regolazione alimenti il RELE' RICHIESTA.

In tal modo viene abilitato il circuito di accensione della scheda (SEZIONE ACCENSIONE) che dapprima comanda gli elettrodi di accensione (E1 - E2) ed in seguito eccita il RELE' V/G.

Con il consenso dei termostati di sovratemperatura (TS1 e TS2), la chiusura del contatto del RELE' V/G alimenta entrambe le bobine della valvola gas (V/G).

L'avvenuta accensione del bruciatore viene rilevata tramite l'elettrodo di ionizzazione (E3).

N.B. : Ad ogni spegnimento per raggiunta temperatura il circuito di regolazione blocca il funzionamento del bruciatore in fase riscaldamento per un tempo di 180/30 secondi.

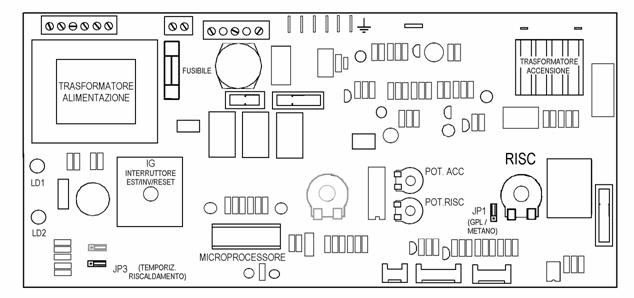

SCHEDA DI MODULAZIONE

All'interno del cruscotto della EOLO Mini "S" è inserita una scheda elettronica a microprocessore che integra le funzioni di accensione e regolazione, e tramite dei led indica lo stato di funzionamento dell'apparecchio segnalando l'eventuale intervento delle sicurezze di cui è dotato.

La scheda è la stessa utilizzata sulle caldaie con produzione sanitaria (EOLO Mini) e può pertanto essere montata anche sulle versioni a camera di combustione aperta (NIKE Mini e NIKE Mini "S").

- FUNZIONAMENTO

Richiesta riscaldamento

Con l'interruttore generale (IG) in posizione INVERNO ed il contatto del termostato ambiente (TA) chiuso, il circuito di regolazione mette in funzione il circolatore tramite il RELE' POMPA.

Se la temperatura rilevata dal sensore NTC di mandata (NM) è inferiore a quella impostata con il potenziometro riscaldamento (RISC), la scheda provvede all'alimentazione del ventilatore (MV) eccitando il RELE' VENTOLA.

Il conseguente funzionamento del ventilatore (MV) porta alla chiusura del contatto del pressostato fumi (SV) consentendo al circuito di regolazione di eccitare il RELE' RICHIESTA.

In questo modo viene abilitato il circuito di accensione della scheda che, dapprima comanda gli elettrodi di accensione (E1-E2) ed in seguito, tramite il RELE' V/G, le bobine principali della valvola gas (VG).

Durante la fase di accensione il segnale ad impulsi inviato alla bobina di modulazione è limitato dalla regolazione effettuata con il trimmer di lenta accensione (POT ACC), mentre in seguito, dopo aver rilevato la presenza di fiamma tramite l'elettrodo di ionizzazione (E3), si porta al valore minimo impostato sulla valvola gas.

Successivamente il segnale varia in modo direttamente proporzionale alla differenza tra la temperatura impostata  con il potenziometro riscaldamento (RISC) e quella rilevata con il sensore

NTC riscaldamento (NM) e, se necessario, aumenta in modo da raggiungere in 100 secondi il valore regolato con il trimmer potenza massima riscaldamento (POT RISC).

Al superamento della temperatura impostata viene aperto il contatto del RELE' RICHIESTA con il conseguente spegnimento del bruciatore, la cui riaccensione per la stessa richiesta resta inibita per un tempo di 180 s / 30 s.

Richiesta antigelo

Con l'interruttore generale (IG) in posizione ANTIGELO od INVERNO, quando la temperatura rilevata dal sensore NTC di mandata (NM) scende al di sotto dei 8 sC , la scheda mette in funzione il generatore in fase riscaldamento con il bruciatore a potenza minima fino al raggiungimento di una temperatura di caldaia pari a 43 sC.

INGRESSI

USCITE

REGOLAZIONI

SICUREZZE

SEGNALAZIONI

SEQUENZA FUNZIONAMENTO EOLO Mini "S"

DATI TECNICI EOLO Mini "S"

PARAMETRI DI COMBUSTIONE

(con temperatura aria comburente 15 sC)

REGOLAZIONI POTENZA TERMICA
